高精度时间测量——TDC / Time Tagger 原理和结构分析

一、什么是 TDC / Time Tagger

Time-to-Digital Converter（TDC）本质上就是一个非常精准的（皮秒量级）计时器，它给每个输入的脉冲信号都打上高精度的时间戳（Timestamp）。

因此，TDC 也叫 Time Tagger，其中“Tag”就是打上时间戳的意思。

TDC / Time Tagger 是 Hong-Ou-Mandel 干涉、荧光寿命等实验的核心，可以说量子光学实验几乎离不开它。

二、TDC 的结构

TDC 的大体结构非常简单，如下图所示：

TDC / Time Tagger 的结构。图源：我自己

TDC 的每一个通道都输入到一个比较器（comparator）。比较器负责将输入的模拟脉冲信号转化为数字脉冲信号。FPGA 负责给这些数字脉冲打上高精度的时间戳，并通过 USB / Ethernet 等协议传输到上位机做后处理。

当然，如果芯片设计实力雄厚，也可以把 FPGA 替换成定制的 ASIC（专用芯片）。

以 Swabian Instruments 的 Time Tagger 为例，其内部采用核心板 （搭载 FPGA）+ 底板（搭载比较器）的设计。这种设计的优点是便于测试，且可扩展性强。

Swabian Instruments Time Tagger，图源：https://www.swabianinstruments.com/time-tagger/

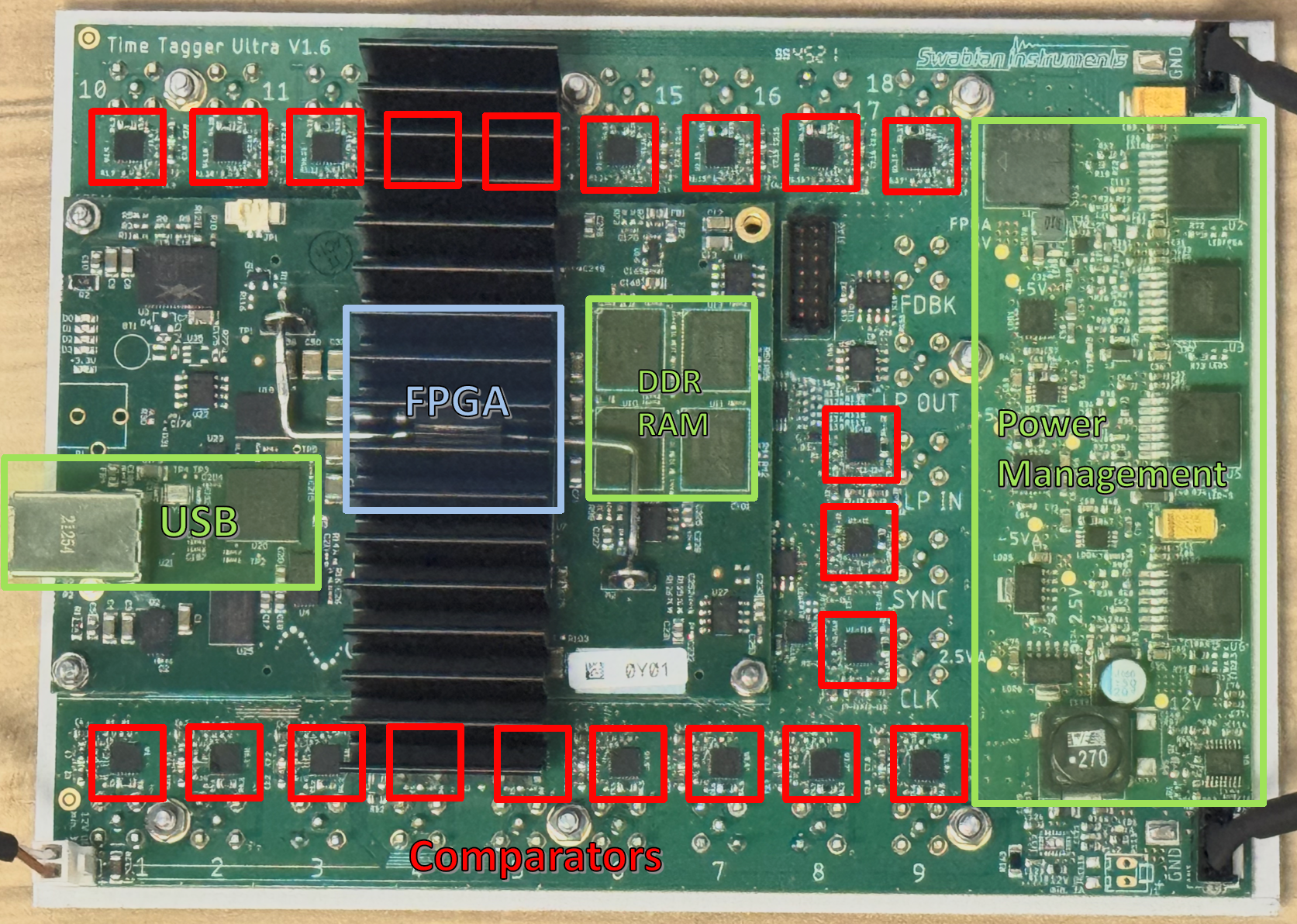

Swabian Instruments Time Tagger 结构分析。图源：我自己。

Swabian Instruments 这款 Time Tagger Ultra 采用的 FPGA 是 Xilinx Kintex 7 系列（xc7k160t），算是中低档系列（28 nm 工艺）。成本 400-500 美元左右。

比较器则是 Texas Instruments 的 LMH7322，兼容 LVDS 标准，RMS随机抖动 500-600 fs。成本 10 美元左右。

再加上时钟管理、DDR、USB 各种芯片，个人估计——整块板子的 BOM 物料成本，满打满算也不会超过 2000 美元。

然而，Swabian Instruments 能把这一套整机卖到 2 万欧元！凭什么？

凭的就是知识产权：主要是 FPGA 片上的硬件设计，其次是完善的上位机软件和 API。

下一节我们就来介绍 FPGA 片上的硬件设计。

三、FPGA 实现 TDC 的原理

熟悉 FPGA 的朋友都知道，这玩意儿的时钟频率最高也就只能跑到几百 MHz，再高的话，通常都会时序违例（Timing Violation）。但是 TDC 打上的时间戳的精度在 ps 量级，对应的频率是几百 GHz！那 FPGA 究竟是怎么实现 TDC 的呢？总不可能让 FPGA 跑在几百 GHz 吧？

实际上，FPGA 实现 TDC 的方式十分巧妙，用到的核心器件是计算加法的过程中需要用到的进位器（CARRY）。

Xilinx 7 系列中的进位器是 CARRY4，Xilinx Ultrascale 系列中的进位器是 CARRY8。顾名思义，前者有 4 位，后者有 8 位。下面我们以 CARRY4 为例进行讲解。

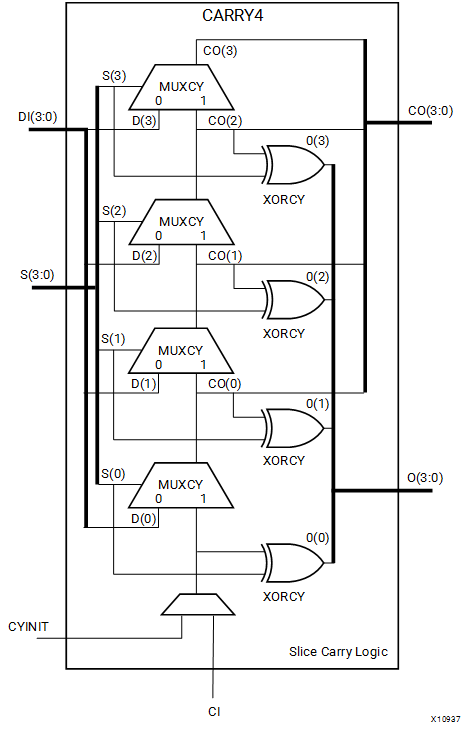

CARRY4 器件的框图如下：

图源：https://docs.amd.com/r/en-US/ug953-vivado-7series-libraries/CARRY4

看起来很复杂？别慌，下面会对其进行讲解。

在 Verilog 语言中可以通过 CARRY4 原语（Primitive）调用它：

1
2
3
4
5
6
7
8

CARRY4 CARRY4_inst (
   .CO(CO),         // 4-bit carry out
   .O(O),           // 4-bit carry chain XOR data out
   .CI(CI),         // 1-bit carry cascade input
   .CYINIT(CYINIT), // 1-bit carry initialization
   .DI(DI),         // 4-bit carry-MUX data in
   .S(S)            // 4-bit carry-MUX select input
);

在我们介绍它实现 TDC 的原理之前，我们先来介绍一下它的本职工作——计算加法的进位。

3.1 全加器

我们先来复习一下组合逻辑电路如何计算加法。

负责加法计算的器件叫做全加器。n 位全加器是由 1 位全加器串联而成的。

1 位全加器有三个输入信号，分别是两个加数（A, B），以及一个进位输入（CI）。输出信号有两个，一个是加和（O），一个是进位输出（CO）。

下面是 1 位全加器的真值表：

我们写出逻辑式：

其中，符号 \(\oplus\) 代表异或（XOR），符号 \(\cdot\) 代表与（AND），符号 \(+\) 代表或（OR）。AND 的优先级高于 OR。

有了 \(1\) 位全加器之后，我们只要把第 \((n-1)\) 位的 \(\text{CO}\) 连接到第 \(n\) 位的 \(\text{CI}\) ，就可以实现 \(n\) 位全加器。

这样一来，我们就可以用异或门（XOR），与门（AND），或门（OR）计算加法了。

然而，上述逻辑式还可以进一步简化，从而减少逻辑门的数量。令 \(\text{DI}=\text{A}\cdot \text{B}\) ， \(\text{S}=\text{A} \oplus \text{B}\) ，则

其中 \(a \,?\, b:c\) 是三元运算符，表示 \(\text{if }a,\text{ then }b,\text{ else }c\) 。这个运算由 MUX（多路选择器，Multiplexer）实现。

DI 叫做 generator，S 叫做 propagator。顾名思义，DI 产生进位，S 传播进位。

现在，我们将上述逻辑式向量化：

于是就可以画出电路图了（以 4 位全加器为例）：

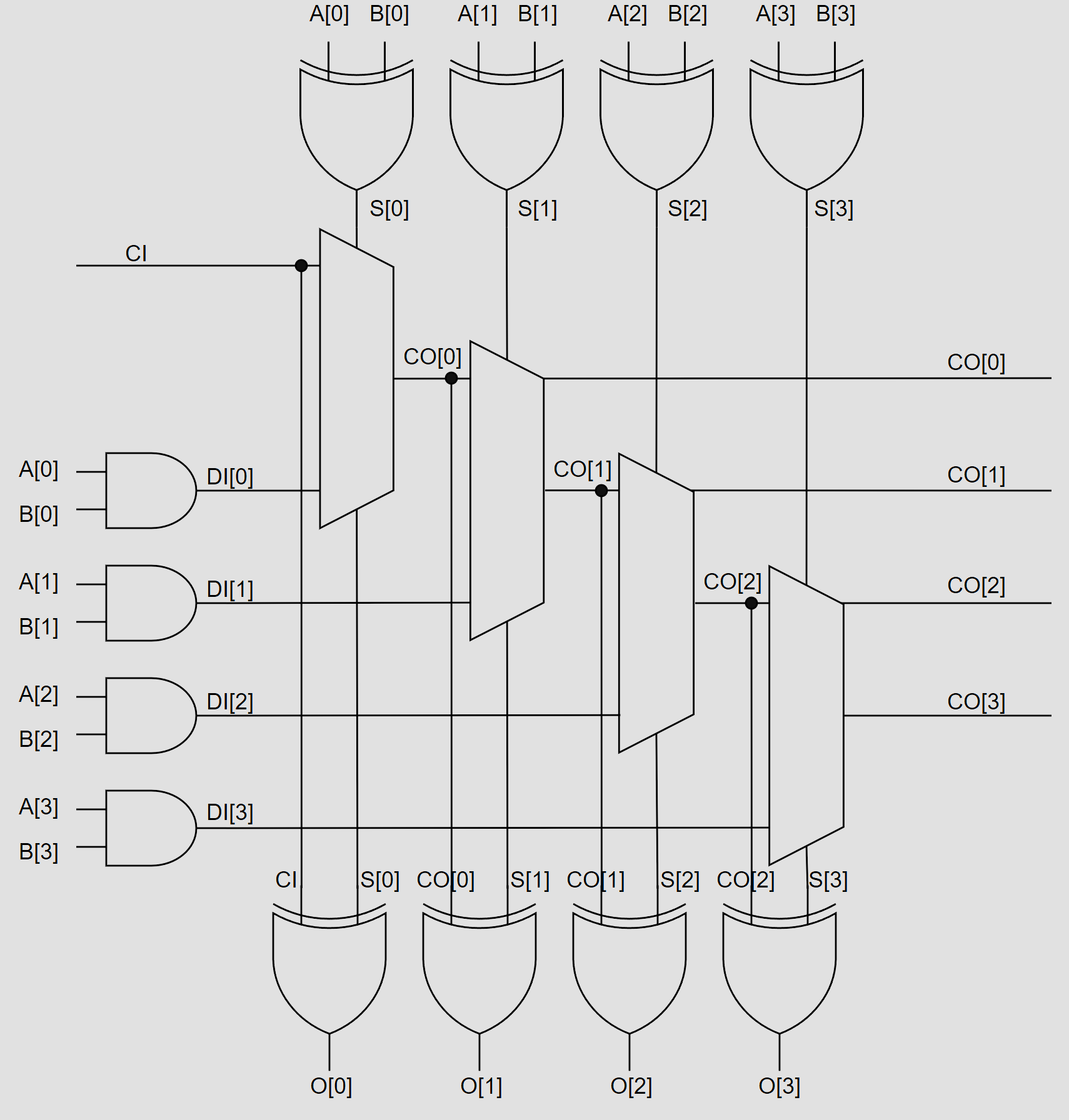

4 位全加器的电路图。图源：我自己

这个电路实现了 \(\{\text{CO}, \,\text{O[3:0]}\} = \text{A[3:0]} + \text{B[3:0]} + \text{CI}\) 的运算。

3.2 CARRY4 的结构

把上一节电路图里的核心部分拿出来，就是 CARRY4 了：

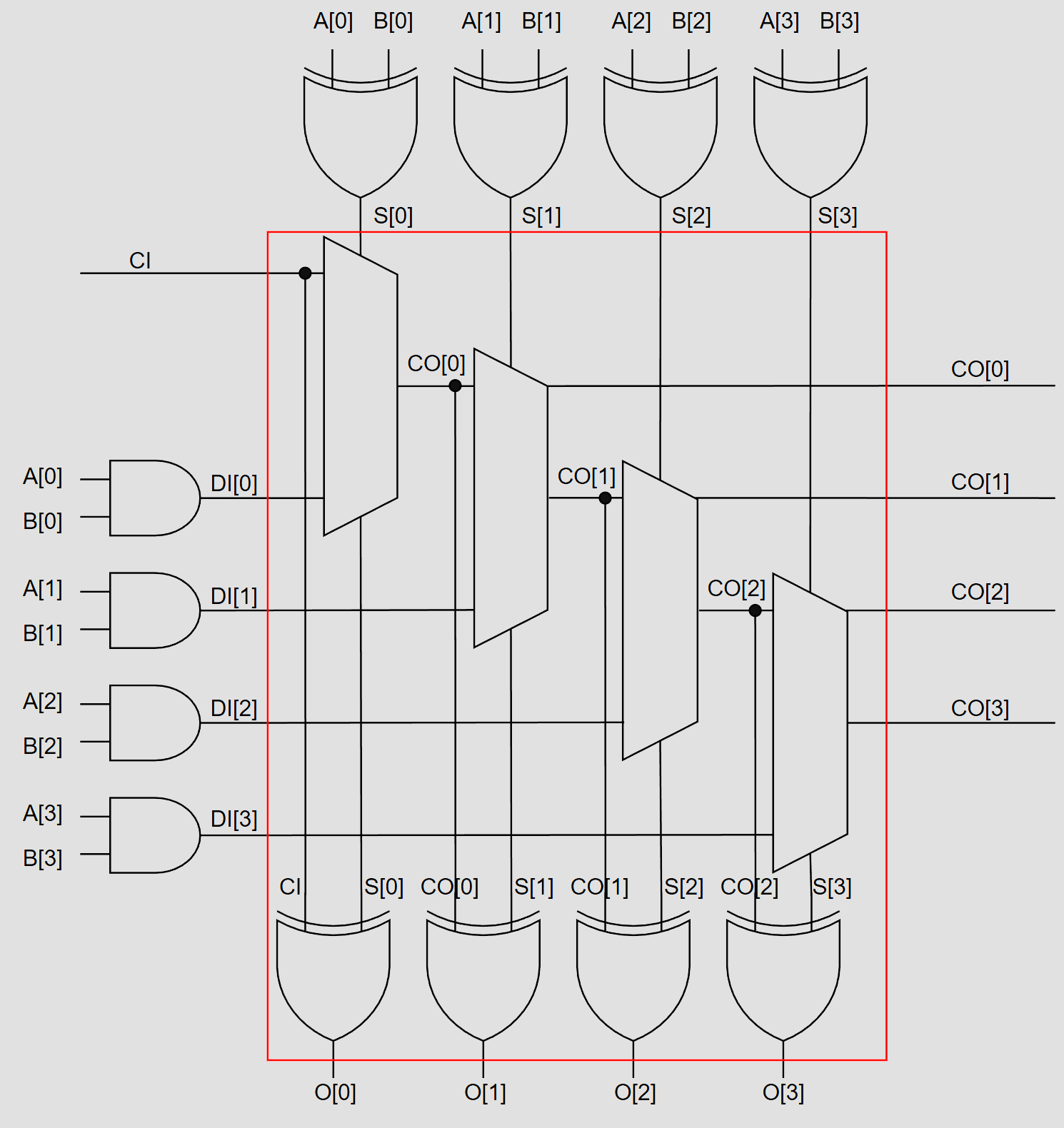

图中红框圈出的部分就是 CARRY4。图源：我自己

对比一下官方文档中的电路图：

图源：https://docs.amd.com/r/en-US/ug953-vivado-7series-libraries/CARRY4

是不是一模一样？

唯一的不同在于 CI 可以被 CYINIT 覆盖。当 CYINIT 为 1 时，输出 1，当 CYINIT 为 0 时，输出 CI。这只是为了编程方便。

例如，当计算减法时，逻辑式为 \(\text{O} = \text{A} + \sim\text{B} + 1\) ，其中 \(\sim\) 为按位否（bit-wise NOT）。所以计算减法时只要将最低位的 CARRY4 的 CYINIT 设置为 1 即可。

3.3 CARRY4 做高精度延时线

前两节我们介绍了 CARRY4 的本职工作——计算加法。现在我们来介绍它在 TDC 里的功能——皮秒量级延时线。

CARRY4 里有一条较长的关键路径（critical path）：

任何组合逻辑门的计算都需要皮秒量级的时间。具体到上面的路径，每个箭头要花几皮秒到几十皮秒的时间。

如果我们把多个 CARRY4 首尾相连，我们就得到了一条很长的延时线（delay line），并且延时的精度为皮秒量级：

从逻辑式 \(\text{CO}[n]= \text{S}[n]\,?\, \text{CO}[n-1] : \text{DI}[n] \) 中可以看出，我们只要将 \(\text{S}[n]\) 全部设置为高电平， 就可以让进位信号沿着这条链传播下去了。而 \(\text{DI}[n]\) 的高低则无所谓，不影响进位信号的传播。

这其实模拟了人做加法时传播进位的过程：想象我们计算 \(1111_2 + 0001_2 = 10000_2\) ，我们先计算最低位的 \(1+1=10\) ，发现产生了进位，于是我们把它记录到下一位。这导致下一位又产生进位，以此类推。而计算机计算这每一个进位所需要的时间是几-几十皮秒。

见下图，我们将输入脉冲（trigger 信号）接到 \(\text{CI}\) ，并在下一个时钟上升沿记录 \(\text{CO}[N-1:0]\) ，就可以知道图中的时间间隔 \(\tau\) 。于是就能以皮秒精度确定输入脉冲到达的时间了。

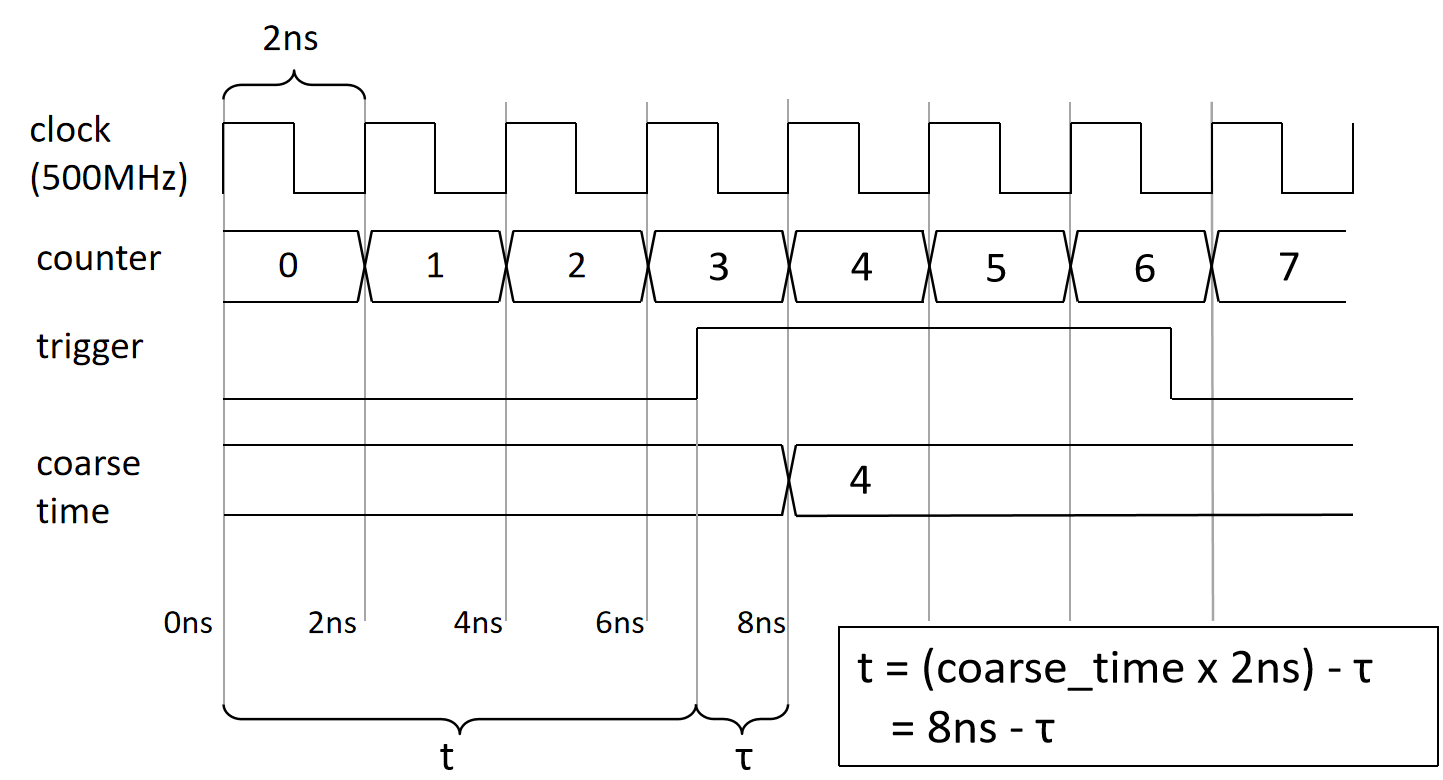

TDC 时序图。图源：我自己

有小伙伴肯定发现了盲点：按照这个工作原理，要是两个脉冲在一个时钟周期内到达，那岂不是只能记录一个（比如第一个）？没错，这就是为什么 TDC / Time Tagger 也有死时间（dead time），通常在几到十几纳秒，由 FPGA 的时钟频率决定。

当然，如果能设计 ASIC 专用芯片，定制延时线，效果肯定比 FPGA 更好。毕竟 FPGA 的 CARRY4 / CARRY8 的设计初衷并不是用来做延时线的。

四、总结

本文介绍了 FPGA 实现的 TDC（Time-to-Digital Converter）/Time Tagger 的结构及工作原理；其中，采用 CARRY4/CARRY8 构建的高精度延时线构成了 FPGA 硬件设计的关键部分。

参考

[1] Castelvero, L., López Grande, I. H. & Pruneri, V. High-Performance Time-to-Digital Conversion on a 16-nm Ultrascale+ FPGA. IEEE Access 12, 149569–149579 (2024).
[2] Zhu, M., Qi, X., Cui, T. & Gao, Q. Tapped delay line for compact time-to-digital converter on UltraScale FPGA and its coding method. Nuclear Instruments and Methods in Physics Research Section A: Accelerators, Spectrometers, Detectors and Associated Equipment 1056, 168639 (2023).
[3] Hua, Y. & Chitnis, D. A Highly Linear and Flexible FPGA-Based Time-to-Digital Converter. IEEE Trans. Ind. Electron. 69, 13744–13753 (2022).
