再见了旋转波近似：量子拉比模型的解析解

2024-06-05 约 3180 字预计阅读 7 分钟次阅读

1. 前言

在量子力学的早期阶段，拉比为了处理电磁场与原子的相互作用，提出了拉比模型。由于这个模型只量子化了原子，而没有量子化电磁波，因此它虽然能解释众多现象（例如拉比振荡），但不能解释自发辐射这种涉及电磁场量子化的现象。

为了解释自发辐射等涉及电磁场量子化的现象，Jaynes 和 Cummings 在 1962 年提出了量子拉比模型（Quantum Rabi Model，QRM），这个模型将电磁场也量子化了，使得电磁场的真空涨落不能被忽略，于是自发辐射无非就是电磁场的真空涨落所“激发”的“受激辐射”。

然而，在 QRM 被提出后相当长一段时间内，人们都认为它没有解析解，只有做了旋转波近似（RWA）之后才有解析解。人们把做了旋转波近似后的模型叫做 Jaynes-Cummings 模型（JCM）。

JCM 成功解释了自发辐射和真空拉比振荡等现象，但由于做了旋转波近似，它仍然不能解释兰姆位移等现象。另外，如今人们已经能在 Circuit QED 系统中实现强耦合，而当耦合非常强的时候，旋转波近似会失效，此时 JCM 与实验结果有较大的偏差。可见，在一些情况下，人们仍然需要 QRM。

令人惊讶的是，QRM 的解析解直到 2011 年才被发现 [1]。自那以后，人们对各种推广量子拉比模型解析解也开始感兴趣，例如推广到多原子（Dicke 模型）和多光场模式的情形。

本文将推导 QRM 的解析解，结构如下：

第二节：介绍 QRM 和 JCM 的哈密顿量

第三节：简要推导 JCM 的解析解

第四节：推导 QRM 的解析解

第五节：介绍 JCM 和 QRM 的守恒量与对称性

2. QRM 和 JCM 的哈密顿量

量子拉比模型（QRM）描述了一个单模光场和二能级系统的相互作用。

记单模光场的希尔伯特空间为 \(\mathcal{H} \cong L^{2}(\mathbb{R})\) ，二能级系统的希尔伯特空间为 \(\mathcal{K} \cong \mathbb{C}^2\) ，则 QRM 的哈密顿量 \(H\in \mathcal{L}(\mathcal{H}\otimes \mathcal{K})\) 如下：

\[\begin{aligned} H&= \underbrace{\omega \left(a^\dag a+\frac{1}{2}\right)}_{\text{field}}+ \underbrace{ \frac{\Delta}{2} \sigma_z}_{\text{atom}} + \underbrace{g\sigma_x(a+a^\dag)}_{\text{atom-field coupling}} \\&= \underbrace{\omega \left(a^\dag a+\frac{1}{2}\right)}_{\text{field}}+ \underbrace{ \frac{\Delta}{2} \sigma_z}_{\text{atom}} + \underbrace{g(\sigma_++\sigma_-)(a+a^\dag)}_{\text{atom-field coupling}} \end{aligned}\]

其中 \(a^\dag , a\) 是 \(\mathcal{H} \) 上的产生和湮灭算符， \(\sigma_z, \sigma_{\pm}\) 是 \(\mathcal{K}\) 上的泡利 Z 算符和升降算符。 \(g\) 叫做拉比频率，它衡量了光场与二能级系统之间的耦合强度。

如果将其中能量差较大的项 \(\sigma_- a\) 和 \(\sigma_+ a^\dag\) 去掉，我们就得到了 Jaynes-Cummings 模型（JCM）的哈密顿量：

这就是旋转波近似。被去掉的项叫做逆时针旋转项（Counter-Rotating Terms），留下来的项叫做顺时针旋转项（Co-rotating Terms）。

旋转波近似之所以合理，是因为逆时针旋转项涉及的两个能级的能量差为 \(\omega + \Delta\) ，远大于顺时针旋转项的能量差 \(|\omega - \Delta|\) 。前者涉及的指数因子为 \(e^{\pm\mathrm{i} (\omega + \Delta) t}\) ，后者为 \(e^{\pm\mathrm{i}(\omega-\Delta)}t\) 。由于 \(e^{\pm\mathrm{i} (\omega + \Delta) t}\) 变化太快，可以视作平均为零而消掉。
另外，从微扰计算也可以看出这一点：做微扰计算后得到的项会正比于能量差的倒数，前者为 \(\frac{1}{\omega +\Delta}\) ，后者为 \(\frac{1}{|\omega - \Delta|}\) 。而 \(\frac{1}{\omega + \Delta}\) 远小于 \(\frac{1}{|\omega - \Delta|}\) ，因此可以将前者忽略掉。

2. JCM 的解析解

我们可以将 \(H\) 在光子数表象下展开：

\[\begin{aligned} H &= \color{gray}{ \begin{matrix} |g,0\rangle \\ |e,0\rangle \\ |g,1\rangle \\ |e,1\rangle \\ |g,2\rangle \\ \vdots \end{matrix} } \begin{bmatrix} 1 & 0 & 0 & 0 & 0 & \cdots \\ 0 & 1 & 0 & 0 & 0 & \cdots \\ 0 & 0 & 3 & 0 & 0 & \cdots \\ 0 & 0 & 0 & 3& 0 & \cdots \\ 0 & 0 & 0 & 0 & 5& \cdots \\ \vdots & \vdots & \vdots & \vdots & \vdots & \ddots \end{bmatrix} \frac{\omega}{2}+\begin{bmatrix} -1 & 0 & 0 & 0 & 0 & \cdots \\ 0 & 1 & 0 & 0 & 0 & \cdots \\ 0 & 0 & -1 & 0 & 0 & \cdots \\ 0 & 0 & 0 & 1 & 0 & \cdots \\ 0 & 0 & 0 & 0 & -1 & \cdots \\ \vdots & \vdots & \vdots & \vdots & \vdots & \ddots \end{bmatrix} \frac{\Delta}{2} +\begin{bmatrix} 0 & 0 & 0 & 0 & 0 & \cdots \\ 0 & 0 & 1 & 0 & 0 & \cdots \\ 0 & 1 & 0 & 0 & 0 & \cdots \\ 0 & 0 & 0 & 0 & \sqrt{2} & \cdots \\ 0 & 0 & 0 & \sqrt{2} & 0 & \cdots \\ \vdots & \vdots & \vdots & \vdots & \vdots & \ddots \end{bmatrix} g \end{aligned} \]

其中 \(g,e\) 分别代表二能级系统的基态和激发态， \(0,1,2,\cdots\) 代表光场的激发数（即光子数）。

它可以进一步写成：

\[\begin{aligned} H = \bigoplus_{n=1}^\infty \begin{bmatrix} n\omega+\frac{\Delta}{2} & g\sqrt{n} \\ g\sqrt{n} & (n+1)\omega -\frac{\Delta}{2} \end{bmatrix} \end{aligned}\]

其中 \(n\) 代表总激发数，即二能级系统激发数和光场激发数（即光子数）的总和。

这个矩阵显然可以精确对角化，特征值为 \(\left(n+ \frac{1}{2}\right)\omega \pm \sqrt{\left(\frac{\omega - \Delta}{2}\right)^2 + ng^2}\) 。记 \(\Delta_n = \sqrt{\left(\frac{\omega - \Delta}{2}\right)^2 + ng^2}\)，则能级就是 \(E_{\pm,n} = \left(n + \frac{1}{2}\right)\omega \pm \frac{\Delta_n}{2}\) 。

这些能级上的本征态叫做缀饰态（dressed state）：

\[\begin{aligned} |-,n\rangle &= \cos \theta_n |e,n-1\rangle - \sin \theta_n |g,n\rangle \\ |+,n\rangle &= \sin \theta_n |e,n-1\rangle + \cos \theta_n |g,n\rangle \end{aligned}\]

其中

\[\begin{aligned} \cos \theta_n &= \frac{2\sqrt{n}g}{\sqrt{(\Delta_n-\Delta_0)^2 + 4ng^2}} \\ \sin \theta_n &= \frac{\Delta_n-\Delta_0}{\sqrt{(\Delta_n-\Delta_0)^2 + 4ng^2}} \end{aligned}\]

且 \(\Delta _0 := \Delta - \omega\) 。

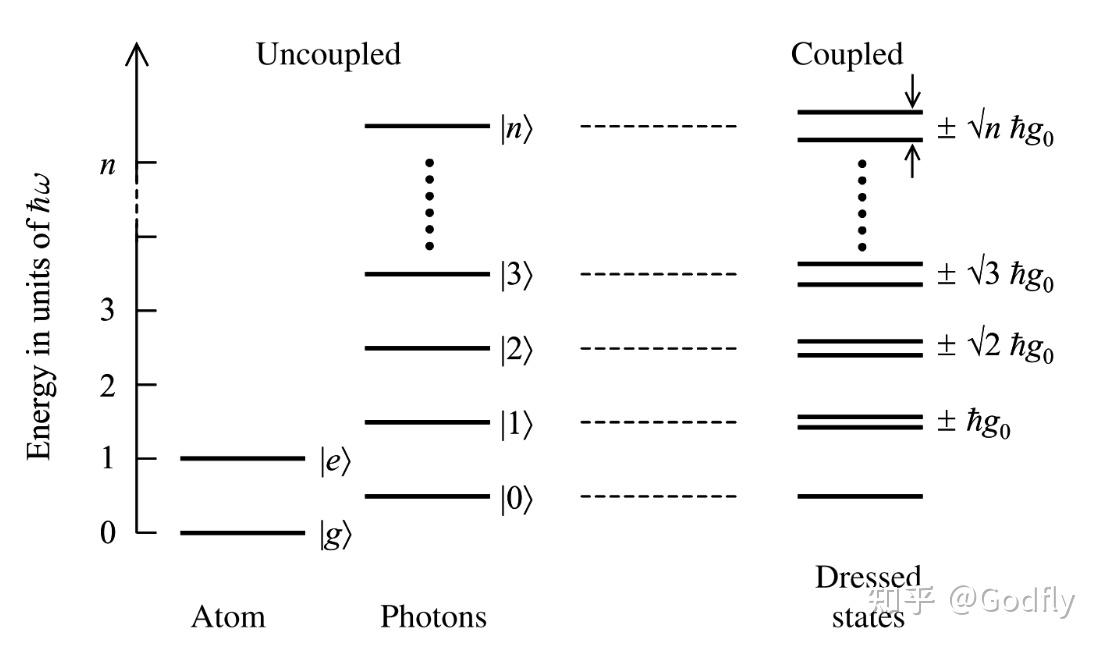

缀饰态的能级示意图，该图对应失谐为零（\(\omega = \Delta\)）的情况，\(g\_0:=g\) 为拉比频率，图源互联网

4. QRM 的解析解

接下来我们按照 2012 年的一篇文献的方法[2]推导 QRM 的解析解。较于 2011 年文献[1]的最早方法，它更加适合物理学工作者而不是数学工作者。

我们把 QRM 哈密顿量在基 \(\{|+\rangle, |-\rangle\} =\left\{\frac{|e\rangle + |g\rangle}{\sqrt{2}} ,\frac{|e\rangle - |g\rangle}{\sqrt{2}}\right\}\) 下展开得：

\[H = \begin{bmatrix} \omega a^\dag a + g(a+a^\dag) & \Delta/2 \\ \Delta/2 & \omega a^\dag a + g(a-a^\dag) \end{bmatrix}\]

可以验证 \(H = [\omega a^\dag a + g(a+a^\dag)] |+\rangle\langle+| + [\omega a^\dag a - g(a+a^\dag)] |-\rangle\langle-| + \frac{\Delta}{2}(|+\rangle\langle-| + |-\rangle\langle+|)\)

做 Bogoliubov 变换 \(A = a +g/\omega,\,B=a-g/\omega\) ，并且定义 Extended Fock states：

\[|0\rangle_A=e^{-\frac{g}{\omega}(a^\dag - a)} |0\rangle = |\frac{-\omega}{g}\rangle\]\[|n\rangle_A = \frac{A^{\dag n}}{\sqrt{n!}} |0\rangle_A\]

注意到 \(|0\rangle_A\) 是一个参数为 \(-\frac{\omega}{g}\) 的相干态。

可以验证 \([A,A^\dag]=1\) ，因此对于普通 Fock states 成立的关系对于 Extended Fock states 也成立：

\[A|n\rangle_A = \sqrt{n} |n-1\rangle_A\]\[A^\dag |n\rangle_A = \sqrt{n+1} |n + 1\rangle_A\]

此时有

\[H = \begin{bmatrix} \omega A^\dag A - g^2 /\omega& \Delta/2 \\ \Delta/2 & \omega A^\dag A - 2g(A+A^\dag) + 3g^2/\omega \end{bmatrix}\]

设本征态为：

\[|\psi\rangle=\begin{bmatrix} \sum \sqrt{n!} e_n |n\rangle_A \\ \sum \sqrt{n!} f_n |n\rangle_A \end{bmatrix}\]

代入 \(H|\psi\rangle = E|\psi\rangle\) 得：

\[\begin{cases} e_n = -\frac{\Delta/2}{ n\omega -g^2/\omega - E} f_n \\ nf_n = \Omega(n-1) f_{n-1} - f_{n-2} \end{cases}\]

其中 \(\Omega(n) = \frac{2g}{\omega}+\frac{1}{2g}\left[ n\omega - g^2/\omega -E - \frac{(\Delta/2)^2}{n\omega - g^2/\omega - E}\right]\)

同理，哈密顿量也可以写成：

\[H = \begin{bmatrix} \omega B^\dag B -2g(B + B^\dag) + 3g^2 & \Delta/2 \\ \Delta/2 & \omega B^\dag B - g^2/\omega \end{bmatrix}\]

设本征态为

\[|\psi^\prime\rangle=\begin{bmatrix} \sum \sqrt{n!} (-1)^nf_n^\prime |n\rangle_B \\ \sum \sqrt{n!} (-1)^ne_n^\prime |n\rangle_B \end{bmatrix}\]

代入 \(H|\psi\rangle = E|\psi\rangle\) 得：

\[\begin{cases} e_n^\prime = -\frac{\Delta/2}{n\omega - g^2/\omega -E} f^\prime_n \\ nf^\prime_n = \Omega(n-1)f^\prime_{n-1} - f_{n-2} \end{cases}\]

可见 \(f_n\) 和 \(f_n^\prime\) 以及 \(e_n\) 和 \(e_n^\prime\) 都满足相同的递归关系。令 \(f_0 = f_0^\prime = 1\) ，则 \(f_n = f_n^\prime\) ， \(e_n = e_n^\prime\) 。

由于两个本征态 \(|\psi \rangle, |\psi^\prime\rangle\) 之间必须成比例 \(|\psi^\prime\rangle = \kappa |\psi\rangle\) ，其中 \(\kappa \in \mathbb{C}\) ，于是有：

\[\begin{cases} \sum \sqrt{n!} (-1)^nf_n |n\rangle_B = \kappa \sum \sqrt{n!} e_n |n\rangle_A \\ \sum \sqrt{n!} (-1)^ne_n |n\rangle_B = \kappa\sum \sqrt{n!} f_n |n\rangle_A \end{cases}\]

两边同时左乘真空态 \(\langle0|\) ，由于

\[\begin{aligned} \sqrt{n!}\langle 0 | n\rangle_A &= \langle 0 |A^{\dag n}|0\rangle_A \\&= \langle 0|(a+\lambda)^\dag | 0 \rangle_A \\&= \lambda^n\langle 0|0\rangle_A \\&= \lambda^n e^{-\lambda^2/2} \end{aligned}\]\[\sqrt{n!} \langle 0|n\rangle_B = (-\lambda)^n e^{-\lambda^2/2}\]

其中 \(\lambda = g/\omega\) 。

于是：

\[\begin{cases} \sum \lambda^n e^{-\lambda^2/2} f_n = \kappa \sum \lambda^n e^{-\lambda^2/2} e_n \\ \sum\lambda^n e^{-\lambda^2/2}e_n = \kappa\sum \lambda^n e^{-\lambda^2/2} f_n \end{cases}\]\[\Rightarrow \left(\sum \lambda^n e^{-\lambda^2/2} f_n\right)^2 = \left(\sum\lambda^n e^{-\lambda^2/2} e_n \right)^2 \]\[\Rightarrow \sum \lambda^n e^{-\lambda^2/2} (f_n \pm e_n )= 0\]\[\begin{aligned} \Rightarrow \sum \lambda^n e^{-\lambda^2/2} f_n \left(1\pm \frac{\Delta/2}{n\omega - g\lambda -E}\right) = 0 \end{aligned}\]

令 \(G_{\pm}(x) = \sum f_n \lambda^n \left(1\mp \frac{\Delta}{2\omega(x+\lambda^2-n)}\right)\) ，它是一个超越函数。

可见 \(G_{\pm}(x) \) 的零点就是本征态能级（单位为 \( \omega\)）。

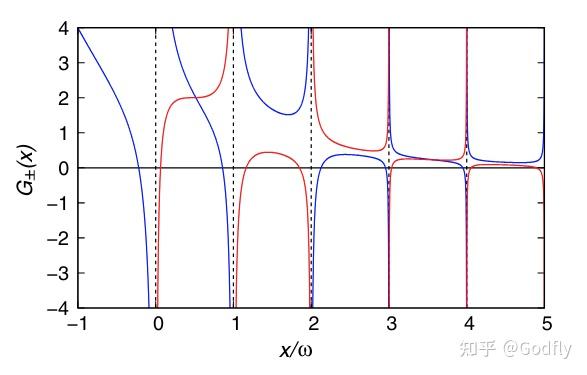

\(G\_{\pm}(x)\) 的零点，图源 [1]

本征态为：

\[\begin{aligned} &\phantom{=}\sum_n\left[ \sqrt{n!} f_n |n\rangle_B \otimes \frac{|e\rangle + |g\rangle}{\sqrt{2}} + \sqrt{n!} e_n |n\rangle_B \otimes \frac{|e\rangle - |g\rangle}{\sqrt{2}}\right] \\&=\sum_n \left[ \sqrt{n!/2} (f_n - e_n)\right] |n\rangle_B \otimes |g\rangle + \sum_n \left[ \sqrt{n!/2} (f_n + e_n)\right] |n\rangle_B \otimes |e\rangle \\&=\sum_n \left[ \sqrt{\frac{n!}{2}} f_n \left(1 - \frac{\Delta/2}{n\omega - g\lambda -E}\right)\right] |n\rangle_B \otimes |g\rangle + \sum_n \left[ \sqrt{\frac{n!}{2}} f_n \left(1 + \frac{\Delta/2}{n\omega - g\lambda - E}\right) \right] |n\rangle_B \otimes |e\rangle \end{aligned}\]

到此为止，我们就得到了 QRM 哈密顿量的能级和本征态的解析解。能级随耦合强度变化示意图如下所示：

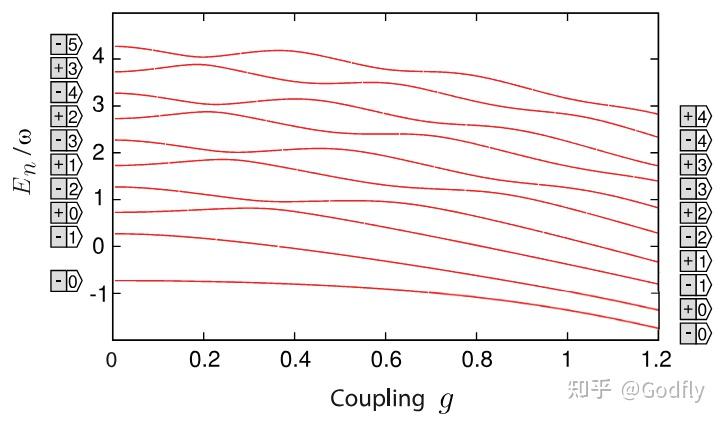

JCM 到 QRM 的过渡。左边标记的是 JCM 的本征态，右边标记的是 QRM 的本征态。图源 [1]

从图中可以看到，当耦合系数增加时，基态与第一激发态的能级差会降低，这就是兰姆位移。不过我们一般说的兰姆位移是原子与多个模式的真空光场相互作用，而非此处所说的单模光场。

另外，可以看到，随着耦合系数的增加，在 JCM 下本来会相交的能级，在 QRM 下则不会相交，而是先靠近再远离。这就是所谓的 avoided crossing。

5. 守恒量与对称性

JCM 有守恒量 \(N = a^\dag a+\sigma_+\sigma_- = a^\dag a + (\mathbb{I} + \sigma_z)/2\) ，其本征值为 \(n=0,1,2,\cdots\) ， \(N|\pm,n\rangle = \left(n + \frac{1\pm 1}{2}\right)|\pm,n\rangle\) 。这个守恒量的物理意义就是激发数的总和。

守恒量 \(N\) 可以生成连续的 \(U(1)\) 对称性。这是因为 \([N,H] = 0 \Rightarrow [e^{-\mathrm{i\theta}N},H]=0\) 。也就是说当我们做如下变换之后，哈密顿量不变：

\[a \rightarrow e^{-\mathrm{i}\theta N} a e^{\mathrm{i}\theta N} = a e^{-\mathrm{i}\theta}\]\[a^\dag \rightarrow e^{-\mathrm{i}\theta N} a^\dag e^{\mathrm{i}\theta N} = a^\dag e^{\mathrm{i}\theta}\]\[\sigma_{\pm} \rightarrow e^{-\mathrm{i}\theta N} \sigma_{\pm} e^{\mathrm{i}\theta N} = \sigma_\pm e^{\pm\mathrm{i}\theta}\]

而 QRM 的守恒量是 \(\Pi = e^{-\mathrm{i}\pi N} = -\sigma_+\sigma_- \otimes e^{\mathrm{i}\pi a^\dag a}\) ，其本征值为 \(\pm 1\) ， \(\Pi |\pm,n\rangle = \mp (-1)^n |\pm,n\rangle\) 。

QRM 虽然失去了 \(U(1)\) 对称性，但是仍有离散的 \(Z_2\) 对称性，这是因为 \([\Pi,H]=0\) 使得当我们做如下变换之后，哈密顿量不变：

\[a \rightarrow \Pi a \Pi^\dag = -a\]\[a^\dag \rightarrow \Pi a^\dag \Pi^\dag = -a^\dag\]\[\sigma_\pm \rightarrow \Pi \sigma_\pm \Pi^\dag = -\sigma_\pm\]

\(Z_2\) 对称性可以看作是 \(U(1)\) 对称性从 \(\theta \in [0,2\pi)\) 破缺到 \(\theta \in \{0,\pi\}\) 。这一点也可以形象地从哈密顿量中看出来：JCM 只有顺时针旋转项，因此有连续的 \(U(1)\) 对称性，而 QRM 既有顺时针旋转项又有逆时针旋转项，这两个项只能在 \(\theta \in \{0,\pi\}\) 处汇合，因此只有离散的 \(Z_2\) 对称性。

参考

^a bBraak, D. Integrability of the Rabi Model. Phys. Rev. Lett. 2011, 107 (10), 100401. https://doi.org/10.1103/PhysRevLett.107.100401
^Chen, Q.-H.; Wang, C.; He, S.; Liu, T.; Wang, K.-L. Exact Solvability of the Quantum Rabi Model Using Bogoliubov Operators. Phys. Rev. A 2012, 86 (2), 023822. https://doi.org/10.1103/PhysRevA.86.023822
